溫度變送器

產品概述

一體化溫度變送器（以下簡稱溫度變送器）由溫度傳感器和信號轉換器組成、信號轉換器安裝在溫度傳感器的冷端接線盒內，把溫度傳感器檢測到的電壓、電阻信號直接轉換成4～20mA 電流輸出。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、電站、輕工等部門，與調節器、記錄儀表、計算機等配套使用，組成各種測量控制系統。

該溫度變送器按溫度傳感器不同，分為熱電偶和熱電阻兩種系列，在每種系列中，根據使用場合的的不同分為隔爆型和普通型，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示。用戶可根據使用場合和配套儀表的要求選擇適當?shù)囊?guī)格型號。

隔爆型溫度變送器經國家級儀器儀表防爆安全監督檢驗站測試合格，可在爆炸性氣體環境中使用。

主要特點

1. 二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號。

2. 輸出恒流信號（4～20mA）?？垢蓴_能力強、遠傳性能好。

3. 信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。

4. 熱電偶的毫伏信號經信號轉換器直接轉換成 4～20mA 電流輸出、用普通電纜線傳送信號，可省去價格昂貴的補償導線。

5. 帶現場顯示的溫度變送器既輸出 4～20mA 的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。

技術指標

結構尺寸

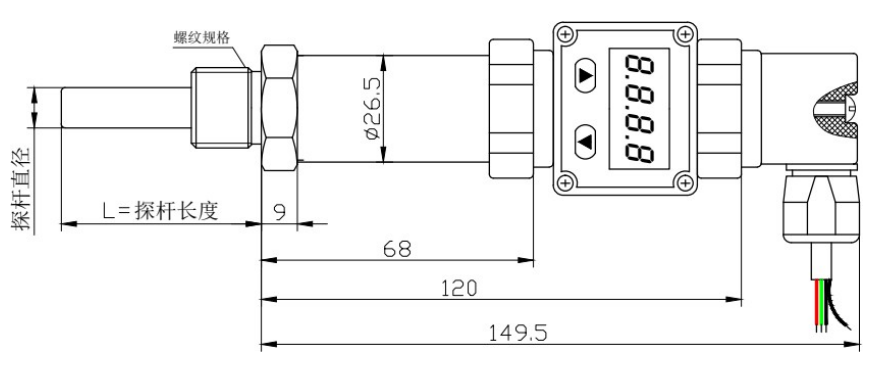

^{赫斯曼型溫度變送器結構}

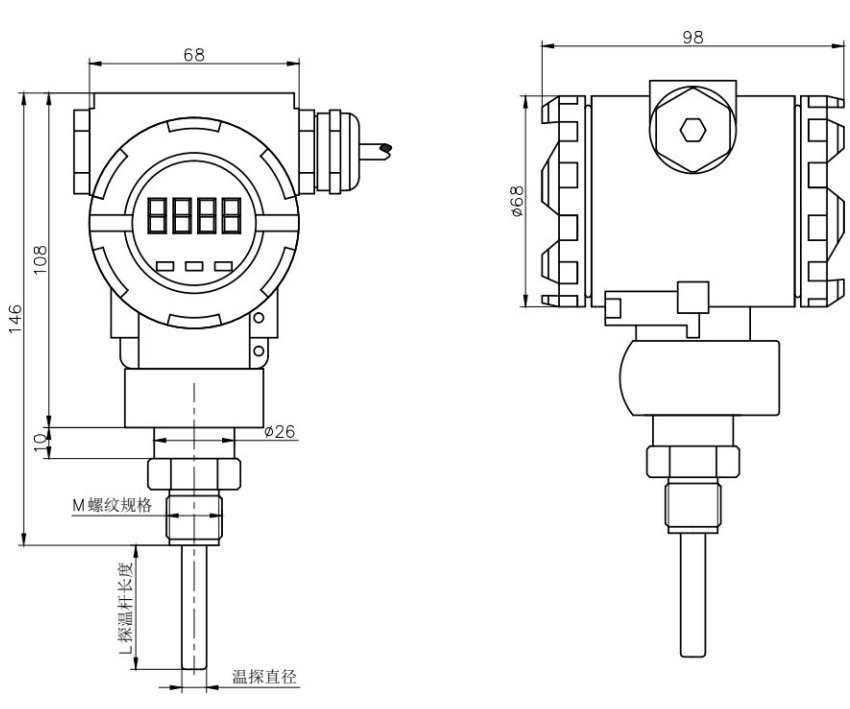

^{2088 榔頭型溫度變送器結構}

產品選型

代碼實例

實例含義

選型參數

1.基本型號：YCSBWZ

2.溫度量程范圍

3.芯片類型

4.結構類型

5.輸出信號

6.綜合精度

7.過程連接

8.探桿尺寸

9.傳感器補償導線長度

10.用戶制定代碼

附一：數據通信

通用型（供電 12-30VDC）MODBUS-RTU RS485 數據通信協議

概述

本協議遵守MODBUS 通信協議,采用了MODBUS 協議中的子集中RTU 方式.RS485 半雙工工作方式。

串行數據格式

串口設置:無校驗,8 位數據,1 位停止位。

_{舉例:9600,N,8,1 含義:9600bps,無校驗,8 位數據位,1 位停位。}

本變送器支持的串口波特率為

_{1200,2400,4800,9600,19200,38400,57600,115200}

CRC 校驗的多項式:0xA001。

數據通信過程中的數據全部是按照雙字節整形數據來處理,如果數據標識的是浮點數,寫需要讀取小數點來確定數據的大小。

通信格式

1.讀命令格式(03 功能碼)

A.發送讀命令格式舉例

B.返回讀數據格式:舉例

2.寫命令格式(06 功能碼)

舉例

B.返回讀數據格式:舉例

3.異常應答返回

支持的命令及命令和數據意義

MODBUS-RTU 協議命令列表如下

說明

1. 修改波特率時變送器會以主機發送的波特率回復修改數據,回復完以后變送器波特率會變?yōu)樾薷暮蟮哪繕?biāo)值.

2. 修改地址時也是以修改前的地址回復數據,回復完以后會自動修改變送器地址.

3. 保存和回復工廠命令會原值返回,表示變送器已經接受了主機的命令.

4. 恢復工廠數據時要注意,可能工廠保存的參數和用戶保存的不一致,所以其中地址,波特率和校準數據可能都不一致,所以恢復完工廠參數以后必須重新搜索變送器.

5. 用戶允許修改的數據只有 3 個,分別是地址,地址,波特率,零位偏移值.

6. 一般用戶不允許修改變送器的校準數據,如需校準和更改,請聯系本公司索取變送器校準軟件.用戶自己發送修改校準數據命令會導致變送器輸出命令異常代碼。如需修改校準數據，請使用本公司的校準軟件。

7. 如果需要讀取的數據時浮點數標識的,比如 6.000.但是本協議規定了數據都是以整形數據來通信的,所以讀取到的數據是6000,然后要根據小數點的位置來做運算,才能得到6.000,比如小數點是3,則就是說6000/10(3),就是 6000 除以 10 的三次方,得到 6.000 這個數據.

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
